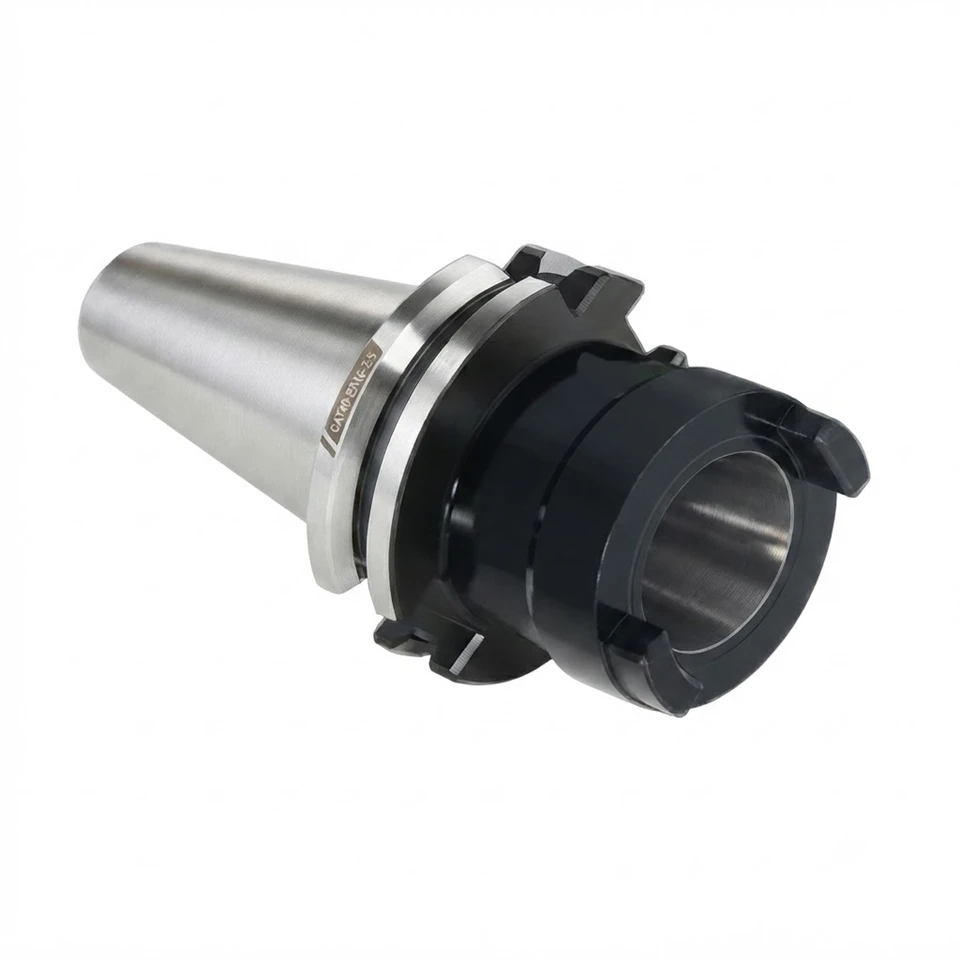

A Tool Holder Adapter Sleeve egy precíziós megmunkálási tartozék, amelyet különféle típusú vágószerszámok és szerszámgépek orsóinak összekapcsolására terveztek. Főleg szerszámtartó méretek átalakítására és különféle forgácsolószerszámok CNC megmunkáláshoz való adaptálására használják

Precíziós konverziós tervezés

A szerszámtartó adapter hüvelyt úgy tervezték, hogy megbízható kapcsolatot biztosítson a különböző szerszámtartók és a gép orsói között. Lehetővé teszi a különböző forgácsolószerszámok használatát a szerszáminterfészek átalakításával, javítja a gép rugalmasságát és csökkenti a több szerszámtartó szükségességét.

Nagy pontosságú megmunkálás

A precíziós csiszolási technológiával gyártott kúpos felület pontos pozícionálást és kiváló koncentrikusságot biztosít. Ez segít csökkenteni a szerszám kifutását, és javítja a megmunkálási pontosságot és a felület minőségét.

Erős befogási teljesítmény

Az adapterhüvely merev zárószerkezettel rendelkezik, amely biztonságosan tartja a vágószerszámot vagy a szerszámtartót működés közben. Stabil szorítóerőt biztosít, és megakadályozza a szerszám elmozdulását nagy vágási terhelés mellett.

Magas merevség és stabilitás

A kiváló minőségű,{0}}hőkezeléssel ötvözött acélból készült adapterhüvely kiváló keménységet, kopásállóságot és tartósságot kínál. Alkalmas nagy sebességű-megmunkáláshoz és nehéz forgácsolási alkalmazásokhoz.

Működési elv

A Tool Holder Adapter Sleeve a precíziós kúpos pozicionáláson és a mechanikus rögzítési technológián alapul.

1. Kúpos elhelyezés

Az adapterhüvely egy precíziós-megmunkált kúpos interfészen keresztül kerül beépítésre a gép orsójába vagy a szerszámtartóba. Az egymáshoz illeszkedő kúpos felületek ön-központosító hatást hoznak létre, biztosítva a pontos pozicionálást és a nagy koncentrikusságot.

2. Szerszám befogás

A vágószerszámot vagy a szerszámtartót be kell helyezni az adapterhüvelybe. A befogó mechanizmus révén a szerszám szilárdan rögzítve van a hüvely belsejében, így merev kapcsolatot hoz létre az orsó és a vágószerszám között.

3. Nyomaték átvitel

A megmunkálás során az orsó forgatóereje a következőkön keresztül történik:

Géporsó → Adapterhüvely → Szerszámtartó → Vágószerszám

A merev csatlakozás hatékony nyomatékátvitelt tesz lehetővé, csökkenti a vibrációt és javítja a vágási stabilitást.

4. Javított megmunkálási teljesítmény

Az adapterhüvely minimalizálja a szerszám kifutását és javítja a szerszám stabilitását, ami a következőket eredményezi:

Nagyobb megmunkálási pontosság

Jobb felületkezelés

Hosszabb szerszámélettartam

Csökkentett szerszámrezgés

Műszaki paraméterek

Méret	L	D
SK40-SK30-50	50	50
SK40-SK40-100	100	63
SK50-SK40-70	70	70
SK50-SK50-120	120	97
SK60-SK50-100	100	97
SK30-HSK32C-40	32	37
SK30-HSK40C-60	40	45
SK40-HSK32C-40	32	37
SK40-HSK40C-40	40	45
SK40-HSK50C-60	50	55
SK40-HSK63C-75	63	70
SK50-HSK32C-40	32	37
SK50-HSK40C-40	40	45
SK50-HSK50C-40	50	55
SK50-HSK63C-40	63	70
SK50-HSK80C-80	80	87
SK50-HSK100C-95	100	110
